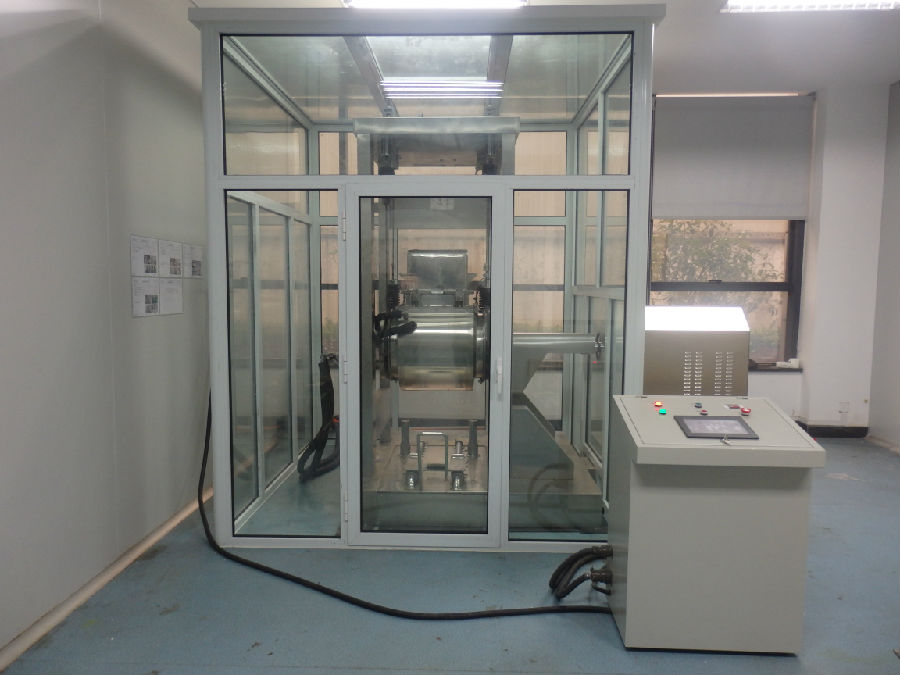

        XDW-F100A型細胞級中藥超微粉碎機

        型號:XDW-F100A型

        更新時間:2020-09-24

        簡要描述:

        在線留言

        XDW-F100A型細胞級中藥超微粉碎機配置參數

        型號

        項目

        XDW-F100A

        主機系統

        功率KW

        15kw(電壓:380V(三相))安徽皖南電機

        主軸承

        進口NSK

        主體結構

        鋼絲繩懸掛式翻轉

        主體框架

        全不銹鋼

        外觀

        全不銹鋼外觀

        磨筒與輔助裝置

        磨筒

        圓弧型(容積100升)

        磨筒壁厚

        18mm

        翻轉限位

        縱向+橫向限位

        翻轉機構

        新式單輥、電磁制動定位

        舉升機構

        封閉螺旋雙筒抬升機構

        磨介材質

        食品藥品級304不銹鋼

        介質尺寸

        直徑20×400mm

        研磨方式

        振動式

        料盒連接

        雙連桿快開裝置(附專用扳手)

        料盒裝卸

        手動裝卸

        料筒

        2只

        料盒容積

        30L

        冷卻系統

        低溫配置

        自來水循環冷卻

        冷卻連接

        懸掛式短連接

        水套

        全水套(外+內+雙側壁水套)

        循環水

        連續作業≤60℃(自來水循環冷卻、用戶自備)

        循環水流量

        2-4m3/h

        管徑

        20mm

        電器控制

        重要元件由引進技術生產,其余國產件.

        其他參數

        隔音罩

        加重鋁合金框架,雙層中空鋼化玻璃

        外型尺寸

        主 機: L3200×W2300×H2810

        重量(KG)

        主機:2750Kg

        放置車間

        10(30)萬級GMP車間

        設備技術

        1、全密閉不分級技術:為保存藥效成份而采用的全密閉多磨不篩技術,有效避免產生藥效成份偏析和損失、因粉塵溢出而污染環境等現象。

        2、壓縮式微粉碎技術:為提高粉碎效率和效果,運用高速撞擊力和剪切力,使物料在磨筒內受到介質的擠壓、揉捏和撕裂作用,大地縮短粉碎時間,提高了粉碎效率;同時因物料呈流態化且每一顆粒具有相同的受力狀態,其自有粘性作用可使成品形成分散均勻和精密復合化的微粒子團,增加密實度和提高生物利用度,提高微粉碎效果和技術。

        3、動態優化技術:按物料的不同特性,在提高微粉碎效率和效果的同時,進行佳優化適配的技術。

        4、機電一體化技術:實現設備的高性能和高水平,減少人工用量,確保成品質量穩定可控的技術,避免因人工介入過多而產生品質不穩定、受污染等現象。

        5、全面自動化技術:具備單機多功能自動化(FMC柔性化),使小批量藥物生產象大批量流水線生產一樣簡便的技術。

        6、潔凈安全化技術:達微超微粉碎機系列嚴格按GMP標準設計制造(根據客戶要求),能夠滿足制藥粉體裝備的特殊要求。



        設備特征

        1、安全性強:與物料接觸的部位均為拋光不銹鋼,其材質為醫藥食品機械通用材質(也可根據用戶要求改為其它金屬材質),避免砷、鎘、汞、鉛、銅等重金屬混入。

        2、潔凈衛生:內外面平滑、一機多用、減少污染、減輕洗凈作業負擔;粉碎過程全密閉無粉塵溢出,充分改善作業環境,有效成份不損失。

        3、采用復合(透明)隔聲罩,噪音大大降低。

        4、易拆卸(組裝)、易清洗、易換料。可用水、壓縮空氣、酒精、蒸汽等清洗、消毒。

        5、操作簡便:容量佳適配、確保物料完全排出,操作和換料簡便。

        6、維護方便:結構緊湊、占地面積小,維修養護方便。

        7、改善環境:全密閉作業絕無粉塵溢出、有效成份不損失、無藥渣產生,可改善工作環境。

        8、提高效率:100%粉碎,無藥渣剩余。高速撞擊力和剪切力的雙向作用,大地縮短了粉碎時間,提高粉碎效率。

        9、廣譜適應:對于任何纖維狀、高韌性、高硬度或有一定含水率的物料均可適應。對花粉及其它孢子植物等要求打破細胞壁的物料,其破壁率高于98%。同時適應干式和濕式粉碎。濕式粉碎時可加入水、酒精或其它液體。

        10、溫度可控:通過配置可進行高溫、常溫、低溫或超低溫的微粉碎,可以保持物料的原有理化性質和活性成份。給磨筒外壁的夾套通入冷水。通過調節冷卻水的溫度和流量可控制粉碎溫度。低溫粉碎,冷凍系統低溫度可達零下35(XDW-F100C高檔低溫配置具備此功能)



        物料適應

        廣泛用于動植物 礦物中藥材的單味或復方粉末,特別適用于強纖維性 韌性植物,單做或含量超過15%的高糖 粘性物料需要有制冷系統.

        產能kg/h

        普通中藥材(食品)10-50kg/h,-30090-98%。靈芝孢子粉產量4-10kg/h2500目),破壁率90-98%。

        整機外觀

        全不銹鋼外觀,可放置10(30)萬級GMP車間

        交貨期

        45個工作日

        其他說明

        電源:3相/380; 水循環冷卻系統







        附表1:設備裝箱單



        名 稱

        型號及規格

        單 位

        數量

        備 注

        機

        1

        主機

        XDW-F100A

        臺

        1





        2

        隔聲罩

        鋁合金柜架雙層鋼化玻璃

        1















        1

        鎖緊扳手

        不銹鋼

        1



        2

        控制配電柜

        噴塑

        臺

        1



        3

        冷凍管

        Φ19×30mm

        2

        1/

        4

        不銹鋼料盒



        2



        5

        料筒密封硅膠管

        Φ4×6mm

        4



        6

        喉箍



        個

        8



        7

        鋼絲繩

        6/

        1



        8

        介質

        Φ20×400mm

        490

        介質木箱2個

        9

        篩板

        不銹鋼

        1



        10

        水管支架

        不銹鋼

        1



        11

        控制連接線

        穿金屬軟管

        1



        設備固定附件

        1

        介質箱



        個

        2



        2

        磨筒固定架



        個

        1



        3

        主機包裝箱



        1



        4

        電機罩

        不銹鋼

        1



        5

        傳動軸防護罩

        不銹鋼

        1



        6

        隔音罩包裝箱



        1



































        附表2XDW-F100A細胞級超微粉碎機電器件配置單

        名稱

        品牌

        型號

        數量

        電源總開關

        耀華

        3HZ1-100/330,100A

        1

        時間繼電器

        無錫

        DH48S-2Z110V

        1

        交流接觸器

        耀華

        CJX2-1210,110V

        7

        交流接觸器

        耀華

        CJX2-4011,110V

        2

        空氣延時頭

        天水二一三

        SK4-224d

        2

        空氣延時頭

        天水二一三

        SK4-324d

        1

        帶燈綠色按鈕

        耀華

        LA38

        1

        綠色按鈕開關

        耀華

        LA38

        6

        紅色停止按鈕

        耀華

        LA38

        1

        電源指示燈

        耀華



        1

        熔斷器座

        耀華

        RT18-32

        3

        熔芯

        耀華

        2A

        3

        隔離變壓器

        耀華

        BK150

        1

        輔助觸頭

        耀華

        F420

        1

        航空插頭

        國產

        30

        1

        接線端子

        國產

        2.5平方

        19



        注:1、免費上門安裝調試和培訓,該設備接上水電即可投入運行生產,需方按供方要求布置水電

        上述配置參數視用戶的微粉物料、后續工藝要求與試驗結果確定。達微公司保留相關技術、工藝與裝備配置參數調整和改進的權利。









        制造商:濟南達微機械有限公司

        網 址:www.westpointcreditunion.com

        話:15964512855 / 0531-88308975
